Criostatos de flujo continuo

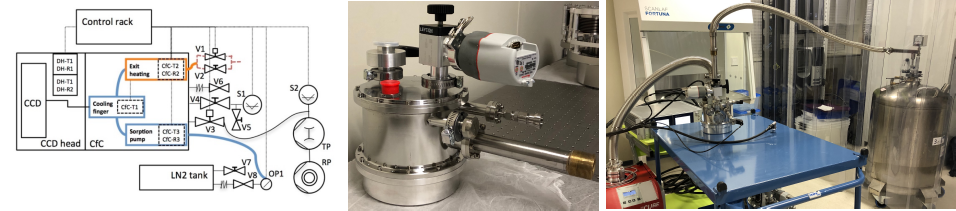

Los Criostatos de Flujo Continuo (CFCs) son sistemas de enfriamiento basados en una recarga automática que utiliza una circulación continua de LN2. Los CFCs fueron desarrollados por primera vez por ESO y ofrecen las siguientes ventajas:

  • Son más compactos, más ligeros y más pequeños que los criostatos tradicionales tipo bañera de LN2
  • Producen menos vibraciones que otros sistemas de enfriamiento, haciéndolos ideales para entornos que requieren estabilidad
  • No requieren intervención humana diaria, mejorando así la mantenibilidad
  • Se comportan de forma segura en caso de fallo de la alimentación
  • Solución de control basada en PLCs de Beckhoff

Los CFCs permiten cambiar la temperatura dentro de un instrumento de ~ 290 K a ~ 80 K.

FRACTAL S.L.N.E. firmó un acuerdo con ESO para acceder a esta tecnología (ver noticia de la ESO el 9 de Junio de 2015) y poder fabricar estos elementos con los requisitos que el cliente solicite.

  • Se han fabricado, integrado y verificado 4 Criostatos de Flujo Continuo (CFCs) contratados por ESO (3 laterales y 1 axial que ya han sido entregados).
  • Se ha integrado un prototipo CFC, probado con el controlador y el sistema de control (basado en la tecnología Beckhoff) desarrollado por FRACTAL (ver presentación en RIA-TEC2SPACE ).

Aplicaciones para la Astronomía

  • Los espectrógrafos de alta resolución son las aplicaciones más obvias, ya que son muy sensibles a cualquier tipo de perturbación (por ejemplo, UVES, HARPS, CARMENES, ESPRESSO)
  • Los instrumentos rotantes en Nasmyth (por ejemplo, NACO y VIMOS) se ven beneficiados porque los CFC mantienen un peso constante evitando los cambios de carga gravitatoria que afectan a criostatos de baño tradicionales
  • En los sistemas con multiples detectores (por ejemplo, MUSE), donde se combinan varios espectrógrafos, se facilita la operación y el mantenimiento
